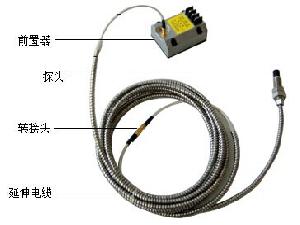

第一节 简介
CYY-20系列电涡流位移传感器的领先科技：
1、“线圈最佳温度稳定性参数匹配”技术保证良好的探头温度稳定性；
2、采用新型PPS工程塑料通过“二次注塑”工艺，保证良好的探头密封性、尺寸稳定性和互换性，工作温度范围扩展到-50℃～+175℃；
3、“变形联接”工艺组合，更高探头强度、可靠性；
4、“深度负反馈稳定谐振回路”技术，使前置器稳定性达到(0.05%/℃,0.02%/年)；
5、按美国军用规范设计生产，前置器可在-50～+105℃环境下长期连续工作；
6、前置器电路采用容错设计，保证任意接线错误不会损坏；
7、前置器采用最新电子技术，功耗低于12mA；
8、前置器壳体采用压铸工艺、高频插座内凹及接线端子镶嵌保护、工程塑料隔离绝缘等结构，使前置器更加坚固、安装使用更加方便；
9、先进的电涡流位移传感器相频特性的测试和控制方法，使JX20系列产品在动态特性方面处于国际领先水平。
电话：13379091731 153 3232 5389 QQ : 254435024 QQ:1147371056
探头：工作温度-50～ +175°C 温漂≤0.05%/°C
前置器：工作温度-50～ +120°C 温漂≤0.05%/°C
互换性：误差≤5%
频响：0～10kHz；幅频特性1kHz处-1%、10kHz处-5%；相频特性1kHz处-1°、10kHz处-100°
输出特性：
1、负电压输出 供电电源：-18Vdc～ -24Vdc 功耗≤12mA(不含输出电流)
2、4～20mA电流输出 供电电源：+18Vdc～ +30Vdc 功耗≤12mA(不含输出电流)
第二节 探头型号规格
☆ 选择探头直径，应保证其线性量程大于被测体最大移动范围20%以上，除非被测面面积不能满足最小试件尺寸要求或安装空间限制，应该选择较大的线性量程。
B 螺纹规格选择 常用探头壳体螺纹规格
☆ 螺纹规格允许有其它选择
C 安装方式选择
标准安装
反向安装
（方式一）通常用套筒固定于机器外
（方式二）φ50探头常用方式
☆ 除非采用机器外部安装支架安装探头或者安装空间限制，通常选择标准安装类型的探头。
D 无螺纹长选择
以10mm为单位，
最小无螺纹长0mm 0 0，
最大无螺纹长250mm 2 5，
递增量10mm 0 1
☆ 探头的无螺纹部分是为了方便安装：采用螺孔安装时,适当长度的无螺纹部分可以减少需要旋入螺孔的长度。
E 壳体长度选择
以10mm为单位，
最小壳体长度20mm 0 2 ，
最大壳体长度250mm 2 5 ，
递增量10mm 0 1
☆ 探头壳体长度取决于安装位置与被测面的距离。
F 电缆长度选择
0 5 0.5m
1 0 1.0m
5 0 5.0m
9 0 9.0m
☆ 电缆长度选择应考虑被测面与前置器安装位置之间的距离。采用螺孔安装时，建议选择05(0.5m)、10(1.0m)，易于保证旋动探头时，探头电缆与探头能一起转动，不易扭断电缆，而且需选用延伸电缆，延伸电缆长度与探头总长之和为5m或9m。在机器内部安装探头，选择探头总长应保证电缆接头能处于机器外部，以防机器内部的机油污染接头。
K 铠装选择
“K”表示电缆带铠装
☆ 如果探头电缆无管道保护，建议选择铠装探头，以使探头电缆不易被损坏。
选型示例
CYY-DO-20T08-M10×1-B-01-05-50
表示：探头直径φ8、壳体螺纹M10×1、标准安装方式、无螺纹长10mm，壳体长度50mm、电缆长度5m、不带铠装。
电话：13379091731 153 3232 5389 QQ : 254435024 QQ:1147371056
LSI$Y~[(2NR_9`QTN.jpg)
螺纹安装、由于资料比较多，不方便传网上，可以直接问技术索取，QQ:254435024 电话：13379091731
