一 简介本产品用于土木工程，岩土学测试，环境监测，地壳运动 爆破、振动，地震和冲击的测量等系统中。（土体，水下，均可测量）

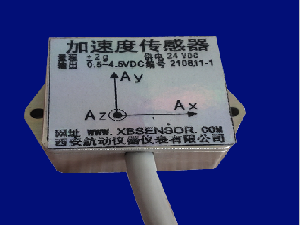

   CYY-JSD振动加速度传感器是西安航动仪器仪表有限公司自行研制，用于测量加速度的传感器。它采用进口高精度MEMS芯片，

具有BIMOS信号限制电路。设计考虑多用户的需求，制造采用表贴工艺技术。具有高可靠性和高封装坚固性，并具有自检测功能，可实现（Built-In-Test）检测。

1——表示是单轴；2——表示是双轴。3——表示是三轴，单轴振动加速度传感器可选±2g、±4g、±10g、±20g;双轴振动加速度传感器可选用±2g、±4g、±10g。

②指无外界加速度时，输出电压标准值，该值在确定的环境条件下应是确定值。

③ 这里指工业用工作温度范围，也可选商用工作温度范围：

 0℃ ～ +70℃.

四 接线端子定义

1 CYY-JSD02型

型号

CYY-JSD01

CYY-JSD02

CYY-JSD03

轴数

单

双

三

供电要求

供电电压（V.dc）

5±5％

5±5％

5±5％

输入电流（mA）

2

2

2

性能参数

测量范围(g)

±5

±10

±10

零g偏置电压(V)

+2.5±0.1

 +2.5±0.1^注②

 +2.5±0.1^注②

输出灵敏度（mV／ｇ）

250

100

100

偏置温漂(ｇ)

50mv

2.0

2.0

非线性度(％FS)

0.2

0.2

2.0

分辨力(g)

2×10^-3

5×10^-3

5×10^-3

带宽(KHZ,max)

10

5

5

噪声密度（g/）

225

500

500

自检测（Self-Test）

ST输入电压(V)

+5

+5

+5

输出响应(V,敏感轴向)

2.6～3.0

2.1∽2.7

2.1∽2.7

启动时间(ms)

0.7

2

2

工作环境

使用温度(℃)

-40～+85^注③

-40～+85

-40～+85

耐加速度

任意轴,不供电,0.5ms(g)

1000

1000

1000

任意轴,供电,0.5ms(g)

500

500

500

重量体积

重量(g)

﹤35

﹤50

体积

28×28×16(指单双轴)

24X25X34mm
