空气动力传感器，空气动力变送器

概述

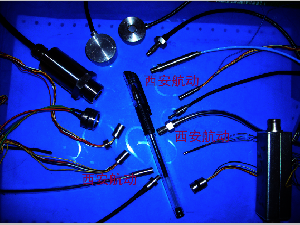

CYY58空气动力压力传感器是西安航动仪器仪表有限公司采用微机械加工技术制作的集成硅膜片作为敏感元件，其有效尺寸小，动静态压力均可测量、动态频率响应极高，

可获得低至零频、高至接近固有频率的宽频带响应，而且有低至微秒级的上升时间，综合性能优于压电动态压力传感器。(西安航动仪器仪表有限公司QQ:254435024)

该系列传感器适用各种科研工况、风洞实验、空气动力、风压测试、液压脉动、航空发动机、叶轮机、水轮机等科研试验中。可按照用户要求的形状与尺寸定制。外形小巧、

高输出、高温、动态和静态压力均可测量，是科研压力传感器中的首选、十多年来客户遍布全国各大科研院所、并受到各大科研单位好评。外形尺寸大小可以根据客户要求订做

主要性能指标

动静态压力均可测量

测量介质

各种气动压力、流体脉动压力测量

量   程

0..1KPa..3..5..10kpa..20..30..50..80..100KPpa..300..500kpa..1Mpa..3..6..10..20Mpa..30..40..60Mpa..200..400..600 Mpa ..1GPa..5GPa..20 GPa  任选量程

非线性

0.05%FS

0.15%FS

0.3%FS

0.5%FS

迟滞、重复性

0.03%FS

0.1%FS

0.2%FS

0.3%FS

精   度

0.1%FS

0.25%FS，

0.5%FS

1%FS

过载压力

≥200%FS

输入阻抗

0.8kΩ~6kΩ

输出阻抗

0.8kΩ~6kΩ

 长期稳定性

优于0.2%FS/年

电气特性

 输   出

0～5V、1～5V、4～20mA A任选一种

零点輸出

≤±3mV

供    电：

5VDC,9V，15V,24VDC   任选一种

电气接口

自带锁紧结构，或其它

绝缘电阻

500MΩ(50VDC)

环境特性

零点温度系数

0.03%FS/℃(典型)

灵敏度温度系数

0.03%FS/℃（典型）

补偿温度范围

-10～70℃

-40～50℃

0～125℃

0～200℃

存储温度范围：

-40℃～125℃    -40℃～200℃

相对湿度

%0～85%

结构性能

压力接口

M3X0.5,M5X0.75, M6X0.75 ,M8X1 ,M10X1 ,M12×1 ,M20×1.5等

制造单位

西安航动仪器仪表有限公司

重量

10g
